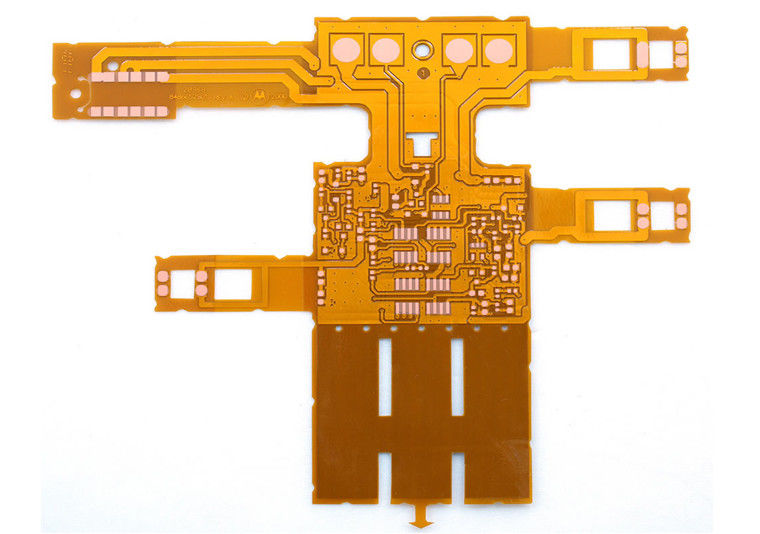

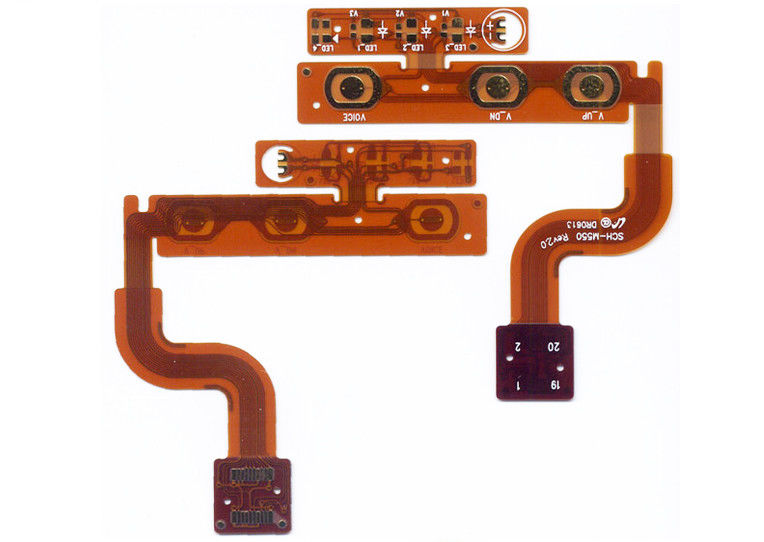

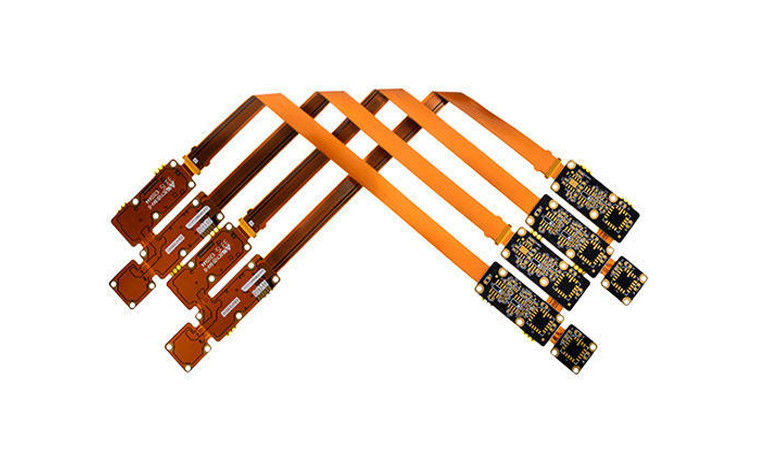

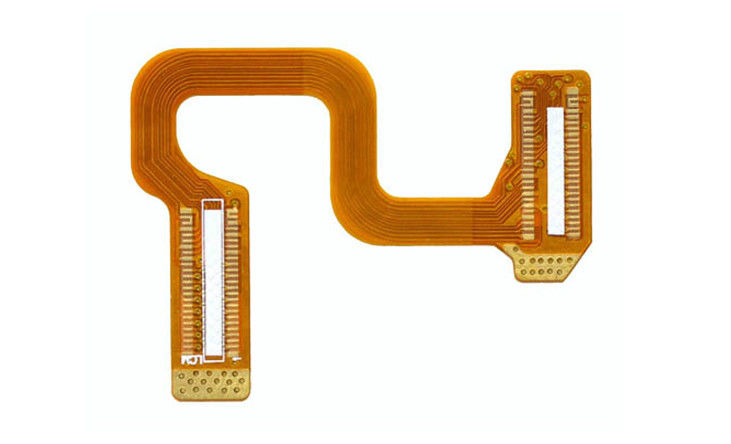

Polyimide Flexible Printed Circuit Board 1-12 lagen 600 mm x 1200 mm
We hebben geavanceerde productieapparatuur, professionele technologie, een professioneel ingenieursteam, een inkoopteam,Het kwaliteitsteam en de goed opgeleide operators zorgen ervoor dat de flex-PCB van goede en stabiele kwaliteit is..
FPC-tekens:
1.FPC zorgt voor een betere warmteafvoer door het gestroomlijnde ontwerp van de polyimidelaminaat.
2FPC's bieden een betere elektrische prestatie omdat hun lage permittiviteit een snelle overdracht van elektrische signalen mogelijk maakt en het geluid vermindert.
3.FPC biedt een zeer lange levensduur, het kan tot 500 miljoen keer worden gebogen en kan in vele vormen worden gebogen
4.FPC kan met grotere grootte dan stijf PCB, de breedte kan 500mm en lengtes kunnen zijn als uw verzoek.
5.FPC is zeer lichtgewicht en neemt niet veel ruimte in beslag.
FPC-mogelijkheden:
| Artikel 1 |
Vermogen |
| Min.Dikte van het afgewerkte bord |
0.05 mm |
| Maximaal formaat |
500 mm*1200 mm |
| Min Laser geboorde gatgrootte |
0.025 mm |
| Min Mechanische boorgatengrootte |
0.1 mm |
| Min. Tracebreedte/afstand |
0.035mm/0.035mm |
| Min.Ring van eenzijdig/dubbelzijdig plaat |
0.075 mm |
| Min.Inne laag Ringvormige ring van meerlagig karton |
0.1 mm |
| Min.Buitenste laag Ringvormige ring van meerlagig karton |
0.1 mm |
| Min Coverlay brug |
0.1 mm |
| Min. Soldermask Opening |
0.15 mm |
| Min. Opening van het overdekken |
0.35mm*0.35mm |
| Min Eenpersoonsimpedantietolerantie |
¢+/-7% |
| Min Differentiële impedantietolerantie |
|
| Maximaal aantal lagen |
12 liter |
| Materiaaltype |
PI, kapitein. |
| Materiaalmerk |
Shengyi, Taiflex, Thinflex, ITEQ, Allstar, Panasonic, Dupont, Jiujiang. |
| Typ van verstijvend materiaal |
FR4, PI, PET, staal, AI, kleefband, nylon |
| De dikte van de deklaag |
12.5um/25um/50um |
| Afwerking van het oppervlak |
ENIG,ENEPIG,OSP,Goudenplatering,Goudenplatering + ENIG,Goudenplatering + OSP,Imm zilver,Imm tin,platering tin |
Vragen:
V1: Welke bestanden gebruikt u bij de fabricage van PCB's?
Gerber, PCB, tekeningen.
Q2: Hoe zorg je voor de kwaliteit?
A2: Ons product is allemaal 100% E-getest. PCB-assemblage is 100% AOI, ICT, FT en visuele controle, 100% röntgen voor BGA.
Q3: Kunnen we uw bedrijf bezoeken?
A3: Natuurlijk, welkom om ons bedrijf te bezoeken, Suntek gelegen in Xingsha Industrial Park, Changsha, Hunan provincie, China.
V4: Wat is de doorlooptijd?
A4: Het duurt 3-5 werkdagen voor monster, 7-10 werkdagen voor batchproductie op basis van bestanden en hoeveelheid. Het duurt 15-20 werkdagen voor PCB assemblage.
V5: Houdt u onze informatie en dossiers geheim?
A5: Natuurlijk,het is ons basisprincipe om zakelijke geheimen te bewaren om de ontwerpen van onze klanten te beschermen.NDA kan op elk moment worden ondertekend.
Q6: Hoe kan ik met je samenwerken?
A6: - E-mail en stuur ons het PCB-layout bestand, BOM lijst
- Wij zullen binnen 12 uur een bevestiging van antwoord geven en binnen 3-5 dagen op het aanbod reageren.
- Wachtend op bevestiging van prijs, bestelling en betalingsvoorwaarden.
- We volgen het bevel.
